TCS : étanchéité toit terrasse et bardage bureau

Extension bureau, travaux neuf étanchéité toit terrasse et bardage extérieur

Client : TCS STERNE

Bâtiment : extension bureau

Toiture : toit terrasse bitume

Surface : 880 m2

Lieu : Bordeaux Bastide (Gironde)

Année : 2023 – 2024

Contexte

Top Toit a réalisé entièrement l’étanchéité et le bardage extérieur sur l’extension du bâtiment, surface totale extension neuve et bureaux existants 880m² de toiture terrasse. Les deux pôles étanchéité et bardage se sont associés afin de mener à bien ce projet du bureaux et entrepôts neufs pour la société TCS.

Objectifs :

Etanchéité terrasse inaccessible : mise en œuvre d’une étanchéité pour éviter toute infiltration d’eau et préserver la structure du bâtiment
Bardage double peau nervure et cassette : pose bardage et isolation en fond de plateau pour une parfaite isolation extérieure du bâtiment

Solution

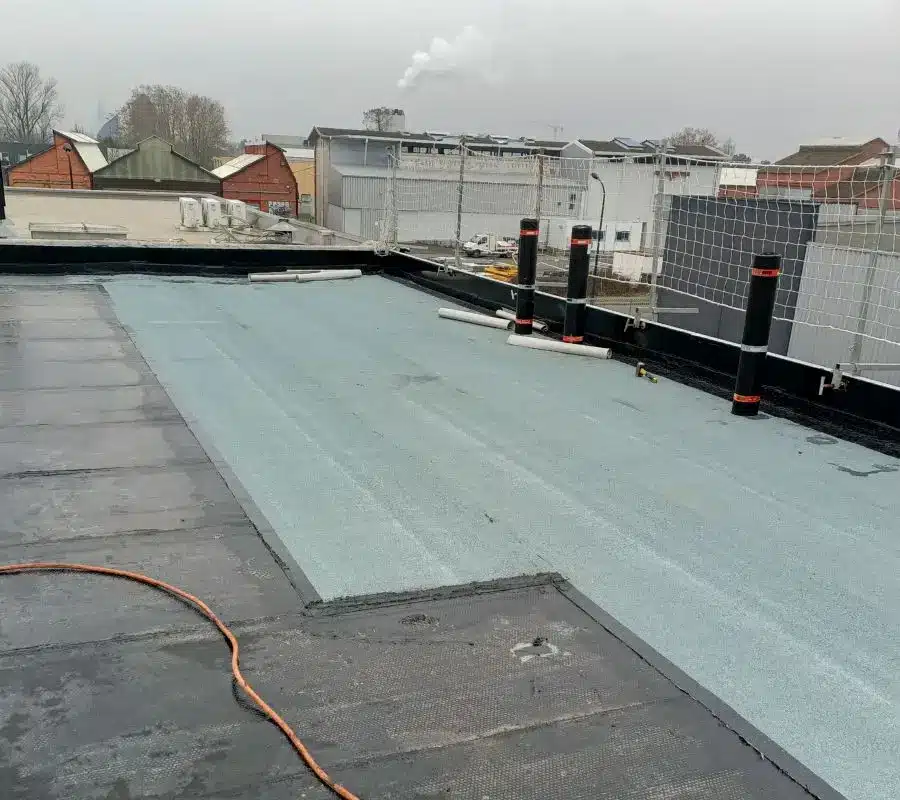

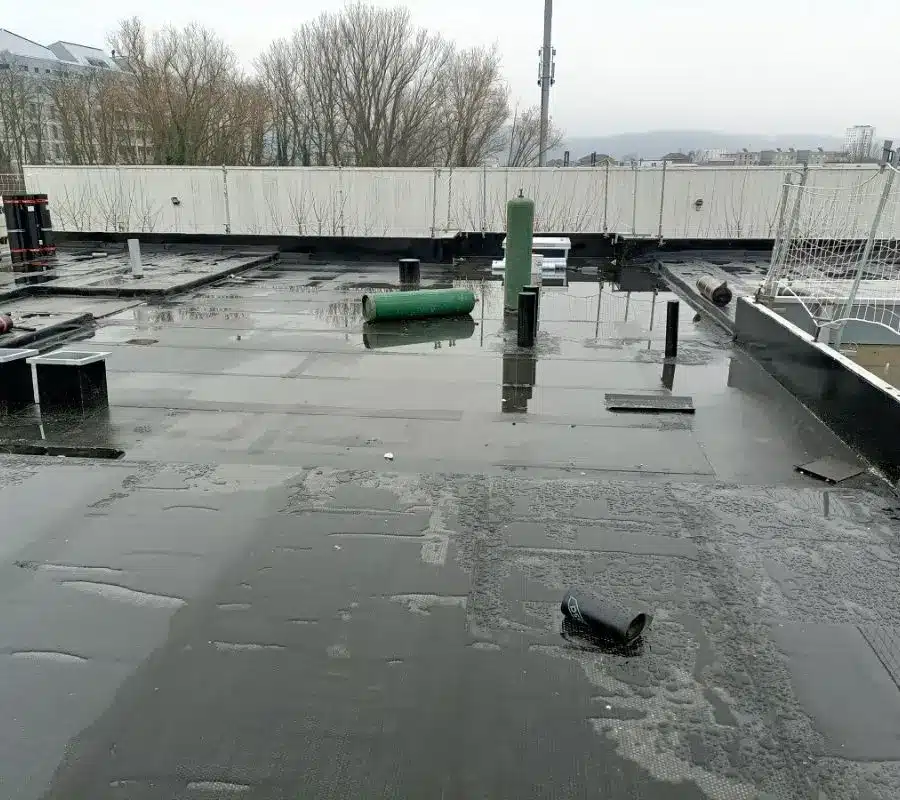

1. Etanchéité sur toit terrasse inaccessible :

Support béton réalisé suivant le DTU 20-12 par le lot G.O. et donnant une pente résiduelle de 1 %, mise en œuvre d’un enduit d’imprégnation à froid et d’un pare vapeur en chape type HYRENE 25/25 soudé en plein
Isolation en panneau de mousse de polyuréthane de 120 mm d’épaisseur donnant un R = 5,50 m² K/W – collé à froid
Etanchéité pour terrasse inaccessible autoprotégée constituée par : une première couche type HYRENE SPOT ST adhésive et une couche supérieure type HYRENE 40 FP-AR autoprotégée par paillettes d’ardoise
Sorties en toiture prévues en base, en acier galvanisé compris raccord d’étanchéité
Raccord d’étanchéité sur pénétration traversée de fer (protection par collerette soudée étanche)
Raccord d’étanchéité sur support béton pour machines, compris relevés et solin aluminium
Fermeture par tôle plane sur réservations rectangulaires

2. Points spécifiques :

Relevé sur acrotère béton, compris équerre de renfort en chape type 35 PY et habillage en chape 50 autoprotégée par feuille aluminium
Cuvette E.P. avec moignon cylindrique Ø 160 compris crapaudine et raccord d’étanchéité
Création d’un trop plein de section rectangulaire en acier galvanisé compris raccord d’étanchéité
Mise en place d’un chemin de circulation en chape type CAMINAXTER soudée sur la dernière couche d’étanchéité
Mise en œuvre d’un lanterneau fixe avec costière en tôle d’acier galvanisé, isolée – remplissage en polycarbonate alvéolaire de 20 mm d’épaisseur compris relevés d’étanchéité périphériques
Mise en œuvre lanterneau accès toiture avec costière en tôle d’acier galvanisé, isolée – remplissage en polycarbonate alvéolaire de 20 mm d’épaisseur compris relevés d’étanchéité périphériques
Mise en place d’une grille anti chute amovible – ouverture / fermeture manuelle
Mise en place d’un lanterneau de désenfumage dans la cage d’escalier

En savoir plus sur le conseil en toiture

3. Lot bardage double peau nervure + cassette :

Plateau en tôle d’acier galvanisé, plein – profil type 1.450.70 HR tenant compte d’un entr’axe entre appuis de 6 ml (avec pose en continuité sur trois appuis)
Isolation en panneau de laine de roche type ROCKBARDAGE de 130 mm d’épaisseur donnant un R = 3,80 posé en fond de plateau
Parement extérieur type ECLECTIC 7.50.35 HB prélaqué 60 µ Gold Perla, pose verticale.
Vêture en cassette acier prélaqué 25µ RAL 9010 type MD – compris rail en aluminium brut avec curseurs réglables (sur 2 faces du patio)
